雙法蘭差壓TIKTOK免费版色板具有技術**，安裝使用方便，測量精度高，維護量小和防爆等優點。**應用於石油、化工、造紙和醫藥等行業，用來檢測密閉容器、儲罐的液位或流體差壓、密度等。在負壓較高的工況下，用雙法蘭差壓TIKTOK免费版色板測液位，常出現液位異常波動，影響生產正常進行。

2、工藝狀況

在大慶石化公司睛綸廠回收裝置溶劑蒸發區中，五效加熱器121-6.3(以下簡稱121-6.3)采用雙法蘭差壓TIKTOK免费版色板進行液位測量，控製調節閥進料量，維持121-6.3液位恒定。液位偏高，容易造成跑料等生產事故;液位偏低，處理量不夠，無法滿足生產需要。因此液位測量必須準確、可靠。121-6.3液位TIKTOK免费版色板安裝見下圖

3測工原理
對於容器內的液體，其差壓與介質的液位、密度之間存在如下關係:P=pgh
在一定工況下，介質密度p近似為一常數。雙法蘭差壓TIKTOK免费版色板由與工藝介質接觸的敏感測壓膜片、填充導壓矽油的遠傳壓力毛細管、差動電容式敏感測壓元件及電子放大轉換器組成。液位TIKTOK免费版色板就是通過TIKTOK免费版色板正負壓側膜盒檢測五效加熱器
121-6.3內液麵上、下壓強，再通過毛細管傳至差動電容式敏感測壓元件，檢測出液位差壓變化，實現液位測量。

4存在的問題及原因分析
4.1存在的問題
121-6.3液位TIKTOK免费版色板自裝置投產以來，多次出現異常波動，液位控製不穩，影響生產正常進行。另外，在蒸發區的一效至四效蒸發加熱器也采用雙法蘭差壓TIKTOK免费版色板進行液位測量。這4台液位TIKTOK免费版色板自裝置投產以來，液位控製趨勢平滑，工藝操作情況較好。為此，通過對121-6.3液位TIKTOK免费版色板進行試驗，找出液位TIKTOK免费版色板異常波動的原因，具有重要的現實意義。

4.2異常波動的原因分析
相同類型的差壓TIKTOK免费版色板，一效至四效加熱器液位TIKTOK免费版色板測量準確，而五效加熱器液位TIKTOK免费版色板液位出現異常波動，一效至五效加熱器工藝參數如表I所示。從液位TIKTOK免费版色板測量原理可以得出，與液位測量有關的工藝參數有壓力、溫度、密度及被測介質等。

    在一定工況下，被測介質及其密度是不變的。它們對液位測量沒有影響。從表1中可以看出，一效至五效加熱器溫度逐漸降低，*壓力逐漸減小。為了測定壓力、溫度對TIKTOK免费版色板產生的影響，在1999年設備檢修時，對121-6.3液位TIKTOK免费版色板進行了以下試驗。

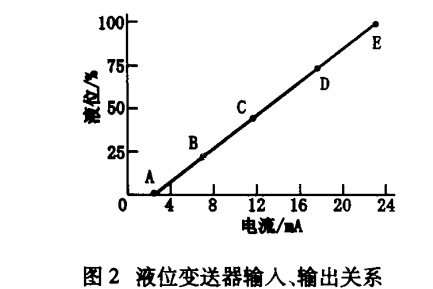

(1)對新拆下來的121-6.3液位TIKTOK免费版色板在量程範圍內，采用精密數字壓力計進行標定，標定結果顯示:TIKTOK免费版色板零點產生漂移，線性變壞。TIKTOK免费版色板輸人、輸出關係見圖2

(2)調整TIKTOK免费版色板零點，在量程範圍內重新標定，使TIKTOK免费版色板精度合格，線性良好。標定結果顯示可以達到上述要求。
(3)把TIKTOK免费版色板正、負壓膜盒同時浸人溫度為90°C熱水中，檢查輸人、輸出情況。發現TIKTOK免费版色板精度、線性未變。
(4)把TIKTOK免费版色板正、負壓膜盒同時抽負壓，並把負壓膜盒的*壓力保持在40 kPa，正壓膜盒的*壓力在TIKTOK免费版色板測量差壓範圍內變化。試驗結果表明，TIKTOK免费版色板零點產生漂移，但測量精度合格。使負壓膜盒的*壓力保持在10 kPa，正壓膜盒的*壓力在TIKTOK免费版色板測量範圍內變化。試驗結果表明，TIKTOK免费版色板零點產生較大偏移，線性變壞，已經無法使用，其輸入輸出關係如下圖

綜合上述試驗可以得出:影響121-6.3液位TIKTOK免费版色板的主要工藝參數是*壓力。121-6.3液位TIKTOK免费版色板差壓檢測是通過正負壓膜盒及毛細管內導壓矽油傳導的。TIKTOK免费版色板正負壓膜盒安裝在121-6.3設備上，長期處於絕壓lO kPa的負壓狀態，較高的負壓極大地降低了導壓矽油的溫限，並使膜盒內導壓矽油部分裂解，形成較原矽油閃點降低的輕組份和閃點升高的重組份，輕組份在負壓較高，溫度較低時蒸發，使導壓矽油無法正常導壓，造成TIKTOK免费版色板零點漂移，性能下降，無法在負壓較高的情況下使用。

5結論
(1)雙法蘭差壓TIKTOK免费版色板不適用於負壓較高的工況下測量液位。如在此工況下長期使用，將導致TIKTOK免费版色板零點漂移，性能下降，直至無法正常測量。
(2)在設計和生產過程中，如需在較高負壓下測量液位，應尋找新型液位計代替雙法蘭差壓TIKTOK免费版色板。
