1、結構原理：

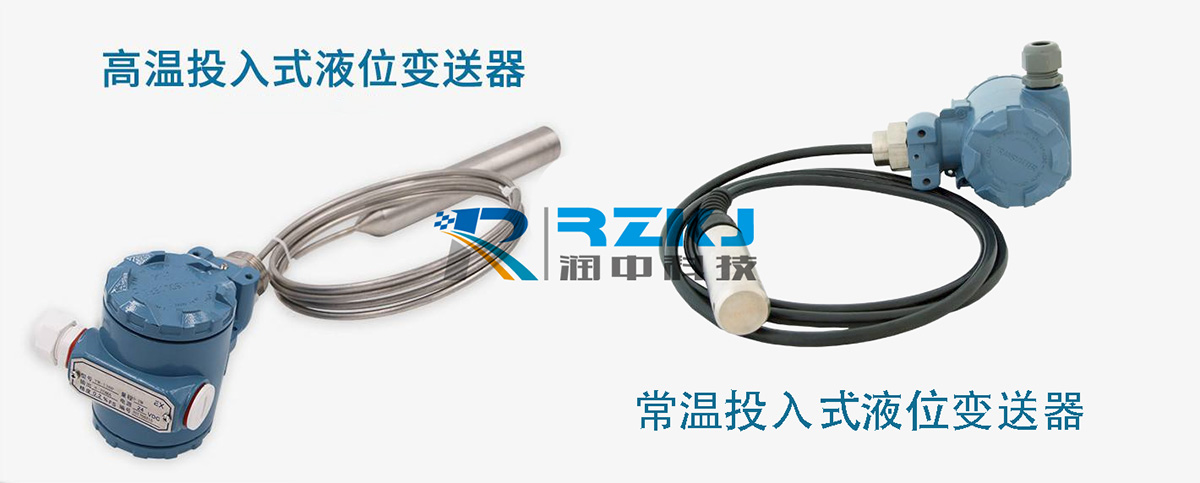

RZ-JY係列靜壓式液位TIKTOK免费版色板是通過測量液體液位高度而產生的靜壓力來測定液體液位。（關於傳感器的工作原理與YZSK-100液位TIKTOK免费版色板相同）
當把液位TIKTOK免费版色板的傳感器部分投入到液體介質中時，傳感器受液體的靜壓作用轉換為電壓信號。電壓信號再經放大並轉換成二線製4-20mADC標準電流信號輸出。
2、工作原理：
傳感器在液體中所受到的靜壓力為：
P=grh+Po
G-重力加速度（常數）
r-液體密度
h液麵待測高度
Po-液麵上方的大氣壓力
當Po不變時，則壓力取決於密度和液位高度的兩個變量，當液體密度為一定值時，液位將與壓力成線性關係。這一壓力作用在壓力傳感器上的感應麵上，將液位壓力轉換為電壓信號。電壓信號經放大直接轉換為二線製4-20mADC標準信號輸出。若液麵上部壓力Po發生變化時，壓力傳感器將受到如同液位變化一樣的影響，為消除由此而引起的測量誤差，URS-100液位TIKTOK免费版色板采用通心導氣電纜設計方法，將液麵上部的壓力導入傳感器背壓麵，從而消除了影響，保證了測量精度。
例：  URS-100A2E10300-10000-1.0，即量程為10m水柱二線製4-20MADC輸出的液位TIKTOK免费版色板，測量時輸出電流為12mA，求此時所測水位是多少？
已知：量程H=10m
全量程電流變送值I=20-4=16mA
輸出電流：I₁=12mA
求：水位高度h

答：所測水位是5m。
