智能TIKTOK免费版色板校驗和修改參數過程中需要用到HART手持通訊器，如果隻要一打開手持通訊器電源，根據提示按“菜單”鍵或“輸入”鍵後，通訊器即顯示“通訊不上”，多次這樣操作，都是這種現象，這就是HART手持通訊器無法和智能TIKTOK免费版色板通訊。昌暉儀表在本文對HART手持通訊器和智能TIKTOK免费版色板不能通訊的原因做分析。

HART手持通訊器和智能TIKTOK免费版色板不能通訊，大概有以下的原因：
1、通訊電纜沒有接好
出現手持通訊器和TIKTOK免费版色板的HART協議通訊不上現象時先檢查一下手持通訊器和智能TIKTOK免费版色板間的連接電纜是否連接牢靠？插頭是否插到底？夾子或固定螺釘是否有鬆動？確保接觸良好。
2、電纜連接位置不對

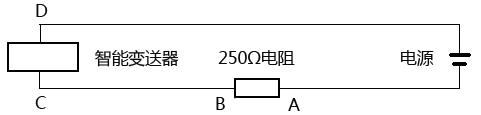

手持通訊器和智能TIKTOK免费版色板相連接時，可以連在任何位置(如圖所示)，可以連在負載電阻R兩端，即AB點；也可以連在CD兩點；但不能連在AD兩點。因為電源是低阻抗的，內阻很小，可以看做是短路，如果連在AD兩點，也即成了電源兩端，由於這兩端的電阻極小，實際上相當於一點，這樣手持通訊器和TIKTOK免费版色板的HART協議通訊不上就很自然。讀取或設定信息，所以要將連線的連接位置改過來。



3、負載電阻應不小於250Ω，否則仍得不到足夠幅度的信號；但也不能太大，應保證智能TIKTOK免费版色板有足夠的工作電壓。

4、智能TIKTOK免费版色板存在問題
在進行了第1項和第二項工作後，如手持通訊器和智能TIKTOK免费版色板的HART協議通訊不上，可能TIKTOK免费版色板存在問題。手持通訊器在這裏一般不會有故障，因為它能顯示“通訊不上”或“通訊出錯”，表示它自己已得到通過，所以故障必在智能TIKTOK免费版色板。這時需要檢查TIKTOK免费版色板的電源極性是否反接，則需要找一台好的TIKTOK免费版色板和通訊器相連，如果能通訊，則說明原先的TIKTOK免费版色板存在問題，或者是非智能型TIKTOK免费版色板。
