1、雙法蘭差壓TIKTOK免费版色板遷移量、量程計算依據
用雙法蘭差壓TIKTOK免费版色板測量液位時如下圖所示，圖中被測液體密度為ρ，雙法蘭差壓TIKTOK免费版色板毛細管內所充工作介質密度為ρ0，被測液位的測量範圍為H，被測液位高低取樣管中心距離為h，從圖可知，液位的zui大測量範圍△P=P+—P-=H×ρ×g-h×ρ0×g。從公式可知，雙法蘭差壓TIKTOK免费版色板應進行負遷移，其遷移量S為h×ρ0×g。並且雙法蘭差壓TIKTOK免费版色板安裝位置的高低對遷移量及測量結果沒有影響。從下圖可知：雙法蘭差壓TIKTOK免费版色板需進行負遷移，當被測液位為0時，遠傳差壓TIKTOK免费版色板正、負測量室的壓差zui大，雙法蘭差壓TIKTOK免费版色板的輸出電流為4mA；隨著被測液位的上升，TIKTOK免费版色板正、負測量室的壓差逐步減小，當被測液位上升至zui高Hmax時，TIKTOK免费版色板的正、負測量室的壓差zui小，雙法蘭差壓TIKTOK免费版色板的輸出電流為20mA。

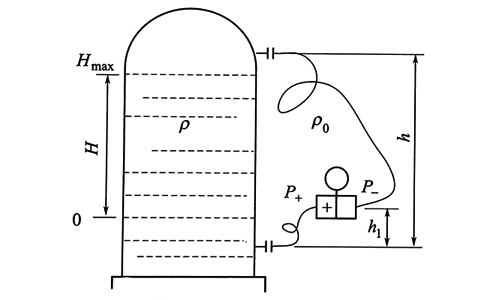

雙法蘭差壓TIKTOK免费版色板測量液位示意圖

由於雙法蘭差壓TIKTOK免费版色板毛細管內工作介質和被測液體的密度都是已知的，雙法蘭差壓TIKTOK免费版色板的安裝位置及液位的測量範圍已是確定了的，因此，隻要知道液位測量的數據H及h，就可以計算出雙法蘭差壓TIKTOK免费版色板的量程L，零點遷移量S，zui高和zui低液位時，作用於雙法蘭差壓TIKTOK免费版色板高、低壓測量室的靜壓力就可對雙法蘭差壓TIKTOK免费版色板進行調校了。
2、計算實例
現以上圖為例介紹計算方法。圖中各參數的數據為：ρ為被測液體的密度(ρ=0.9g/cm3)；ρ0為TIKTOK免费版色板毛細管所充工作介質密度(ρ0=1.0g/cm3)；H為被測液位的變化範圍(H=2800mm)；h為被測液位高低取樣管中心距(h=3800mm)；h1為TIKTOK免费版色板測量室中心與低取樣管的距離(h1=1200mm)；P0為容器內工作壓力。
計算如下：
①液位的zui大測量範圍為△Pmax=H×ρ×g=2800×0.9×9.81=24.7 (kPa)
②當液位高度為Hmax時，雙法蘭差壓TIKTOK免费版色板正壓室所受的壓力P+為P+=P0+H×ρ×g-h1×ρ0×g=2800×0.9×9.81-1200×1.0×9.81=12.949(kPa)
③雙法蘭差壓TIKTOK免费版色板負壓室所受的壓力P-：P-=P0+(h-h1)×ρ0×g=(3800-1200)×1.0×9.81=25.506(kPa)
④雙法蘭差壓TIKTOK免费版色板的zui大差壓值△P：△P=P+-P-=H×ρ×g-h×ρ0×g=2800×0.9×9.81-3800×1.0×9.81=-12.557 (kPa)，此時TIKTOK免费版色板輸出20mA，這個值作為雙法蘭差壓TIKTOK免费版色板量程上限值
⑤雙法蘭差壓TIKTOK免费版色板的負遷移量S負遷移：S負遷移=-(h×ρ0×g)=3800×1.0×9.81=-37.278kPa，此時TIKTOK免费版色板輸出4mA，這個值作為雙法蘭差壓TIKTOK免费版色板量程下限值

從計算知，本台雙法蘭差壓TIKTOK免费版色板應進行負遷移，遷移量為-37.278kPa，則雙法蘭差壓TIKTOK免费版色板的量程為。如果用戶按照這個量程訂購雙法蘭差壓TIKTOK免费版色板，TIKTOK免费版色板到現場不用做遷移處理直接就可以安裝使用了。
把雙法蘭差壓TIKTOK免费版色板的正、負壓法蘭放在同一平麵上，按-37.278～-12.557kPa的量程對應TIKTOK免费版色板輸出為4-20mA進行調校，用壓力源加壓進行調校。先調整零點和量程，再對量程範圍的0%、25%、50%、75%、****進行調校，再做回程誤差調校，然後進行誤差計算看雙法蘭差壓TIKTOK免费版色板是否超差。

調校時是**行零點遷移，還是按正常量程校完後再進行零點遷移，這沒有什麽原則，完全取決於個人的習慣。也可不用壓力源，采用提升方法來調校，即通過改變雙法蘭差壓TIKTOK免费版色板正、負壓法蘭盤中心的距離，利用毛細管及法蘭盤內工作介質產生的靜壓力，來模擬液位變化進行校驗。
